隨著3060雙碳目標的提出和相關政策的推行，智能電網等新型電力系統信息化的雙碳改革正加速啟動，傳統變電站正加緊腳步利用信息科技將更多的電力設備與裝置納入運維管理系統中，對電站整體設計、運行故障檢測的智能化需求明顯增加。

客戶需求
某材料處理工廠針對沼氣池、燃?xì)廨啓C(jī)、蒸汽輪機等進行實時智能發電監控，對保護柜、電源屏、變壓器柜等進行實時智能變電監控。希望本次改造升級可以對設備運行的物理參數進行采集、篩選、傳輸和數據分析，預知設備的運行故障及變化，為設備運維管理決策提供數據支撐，從而提高生產過程的連續性、可靠性和安全性。

面臨挑戰
目前兩大主要問題困擾著該材料處理工廠的客戶：
1.原有平臺為intel平臺，如需使用國產化凝思操作系統，如何實現從Intel平臺平滑穩定地遷移到國產兆芯平臺？
2.針對本次的智能化升級，客制化軟件和硬件需要投入大量時間成本做調試以確保運行的兼容性和穩定性，又該如何解決？

研華解決對策
由于研華始終保持前瞻性思維，在工控機和國產化工業主板的設計初期，在硬件上對國產化器件和常規X86架構使用的器件如內存、硬盤、網卡、顯卡就做了兼容性測試，在軟件上對windows系統、Microsoft 辦公軟件、國產化軟件UOS/麒麟/凝思也做了兼容性測試。因此，為后續多領域、多場景的通用性需求提供了可靠性保障，打消了客戶的疑慮。
不僅確保了可以從Intel平滑穩定的遷移到國產化平臺和系統，還為標準品方案的快速應用落地節約了大量的后期投入和對應的時間成本。
另外，研華國產化產品技術團隊、兆芯/凝思、麒麟、UOS等技術團隊分布廣泛，可以在各地支持，做到快速響應，節約時間。

方案介紹
研華經過與客戶的深度探討和交流，對發電和變電兩種不同的情況設計了不同的架構方案，具體可參考下圖顯示。

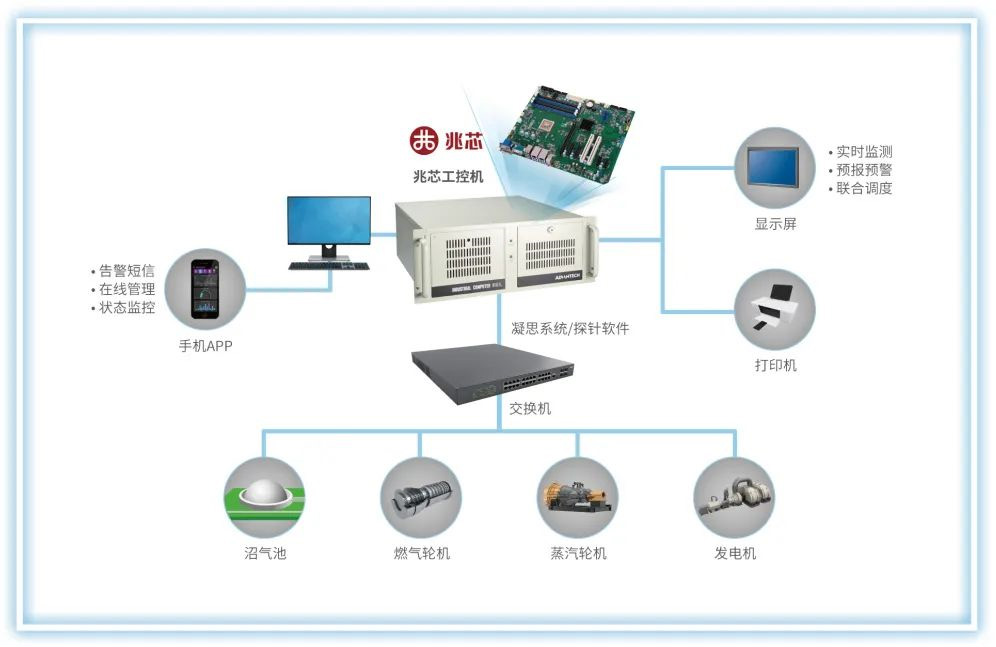

發電機組方案架構圖

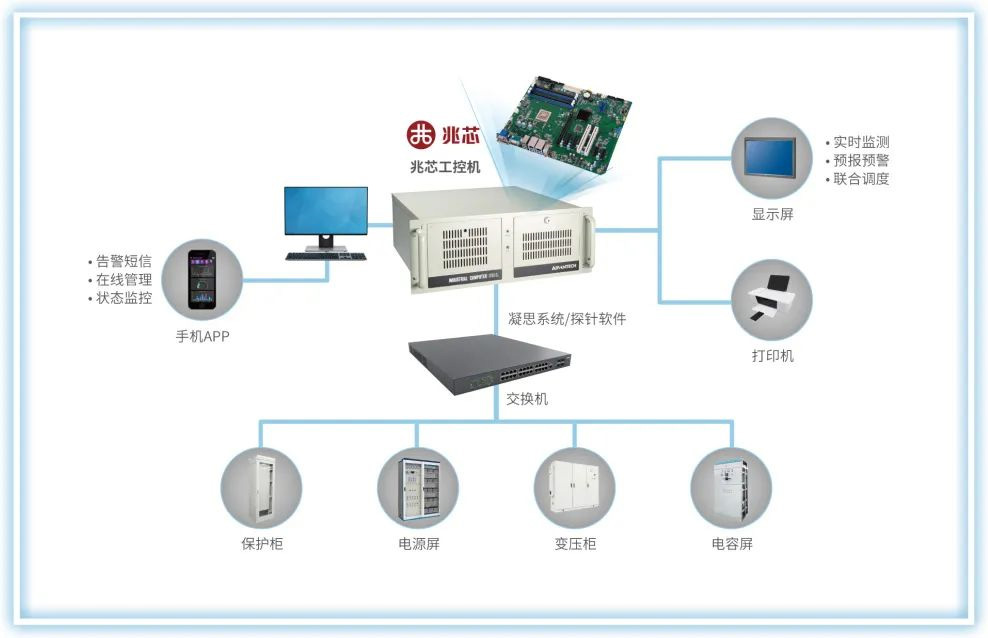

變電機組方案架構圖

兩個方案均采用研華兆芯KX-U6780A平臺工控機為核心，采用兆芯開先6000系列CPU （8核心/8線程，2.7GHz 8M高速緩存），對采集上報的數據進行監測處理分析，實時監測過濾后氣體的成分、壓力、混合氣體相對比例、發動機轉速、燃?xì)夂蟮膹U氣比例，各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

該架構彌補了變電站無人或少人值守的困境，實現了對變電站全方位的控制和管理，為變電站安全、穩定、經濟運行提供了堅實的保障。
